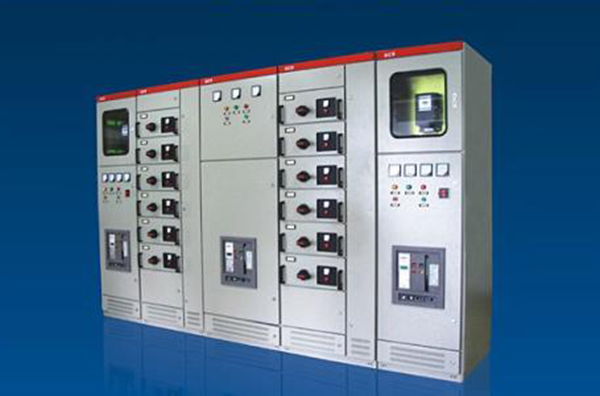

GMCS抽出式低压配电柜

　　概述

　　GMCS低压抽出式开关柜采用标准化模数设计，主构架采用8MF型负荷，框架上均有安装模数孔E=20mm。构架采用拼装和

　　部分焊接两种方式。各个功能单元均能够相对独立操作，出线功能单元最多可以安装22条出线回路。推进机构采用丝杠推进

　　机构，平稳可靠。可采用上、下进（出）线等多种方案供用户选择。

　　主要技术参数

　　额定电压：AC380V、AC660V

　　额定频率：50Hz/60 Hz

　　额定电流：水平母线≤4000A

　　垂直母线1000A、1600A

　　额定短时耐受电流（1S）：50kA、80 kA

　　额定峰值耐受电流：105kA、176kA

　　介电强度：2500V/min

　　额定绝缘电压：AC660V、AC1000V

　　控制电动机容量：0.5-155kW

　　防护等级：IP30/IP40

　　外形尺寸（宽×深×高）：600（800、1000）mm×600（800、1000）mm×2200mm
