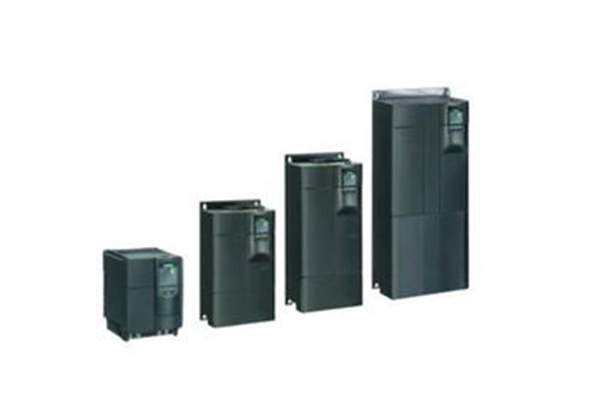

西门子新一代标准变频器MicroMaster440
多面手，应用广泛
----MicroMaster440是全新一代可以广泛应用的多功能标准变频器。它采用矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。BiCo（内部功能互联）功能有很好的灵活性。
主要特征：
200V-240V ±10%，单相/三相，交流，0.12kW-45kW；
380V-480V±10%，三相，交流，0.37kW-250kW；
矢量控制方式，可构成闭环矢量控制，闭环转矩控制；
高过载能力，内置制动单元；
三组参数切换功能。
控制功能：
线性v/f控制，平方v/f控制，可编程多点设定v/f控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式；
标准参数结构，标准调试软件；
数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；
I/O端子板，方便维护；
采用BiCo技术，实现I/O端口自由连接；
内置PID控制器，参数自整定；
集成RS485通讯接口，可选PROFIBUS-DP/Device-Net通讯模块；
具有15个固定频率，4个跳转频率，可编程；
可实现主/从控制及力矩控制方式；
在电源消失或故障时具有"自动再起动"功能；
灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
快速电流限制（FCL），防止运行中不应有的跳闸；
有直流制动和复合制动方式提高制动性能。
保护功能：
过载能力为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒；
过电压、欠电压保护；
变频器、电机过热保护；
接地故障保护，短路保护；
闭锁电机保护，防止失速保护；
采用PIN编号实现参数连锁。
产品参数：
输入电压和 | 恒转距 变转距 |
200V至240V 1 AC±10% 0.12kW 至3KW 0.12KW 至4.0KW | |
200V至240V 3 AC±10% 0.12kW 至45KW 0.25KW 至45KW | |
380V至480V 3 AC±10% 0.37kW 至75KW 0.55KW 至90KW | |
500V至600V 3 AC±10% 0.75kW 至75KW 1.5KW 至90KW | |
输入频率 | 47 至 63HZ |
输出频率 | 0HZ 至 650HZ |
功率因数 | ≥0.7 |
变频器效率 | 96% 至 97% |
过载能力 (恒转矩) | 150% 负载电流过载能力，5 分钟内持续时间 60 秒；或 1 分钟内持续 3 秒 200% 过载 |
起动冲击电流 | 小于额定输入电流 |
控制方式 | 矢量控制，力矩控制、线性V/F ；平方V/F (风机曲线) ；可编程V/F ；磁通电流控制 (FCC)、 低功率模式 |
PWM 频率 | 2KHZ 至 16KHZ (每级改变量为 2KHZ) |
固定频率 | 15 个，可编程 |
跳转频带 | 4 个，可编程 |
频率设定值的分辨率 | 0.01HZ, 数字 |
数字输入 | 3 个完全可编程的带隔离的数字输入；可切换为 PNP/NPN |
模拟输入 | 2·0至 10V, 0 至 20mA 和 -10 至 +10V |
继电器输出 | 3 个可设置为 30V DC/5A (电阻性负载) , 250V AC/2A (感性负载) |
模拟输出 | 2 个，可编程 (0/4mA 至 20mA) |
串行接口 | RS485, RS232 |
电磁兼容性 | 可选用 EMC 滤波器，符合 EN55011 A 级或 B 级标准 变频器内置 A 级滤波器 |
制动 | 直流制动、复合制动、动力制动、集成制动器 |
保护等级 | IP20 |
温度范围 | CT -10℃至+50℃ |
存放温度 | -40℃至+70℃ |
湿度 | 相对湿度 95%，无结露 |
海拔高度 | 海拔1000米以下使用时不降低额定参数 |
保护功能 | · 欠电压 |
标准 | C,CE,C-tick, |
标志 | 符合 EC 低电压规范 72/73/EEC 和电磁兼容规范 89/336/EEC |
外形尺寸和重量 | 箱体外部尺寸W x H x D (mm)重量 (kg)A:73 x 173 x 1491.3B:149 x 202 x 1723.4C:185 x 245 x 1955.7D:275 x 520 x 24517E:275 x 650 x 24522F: 无滤波器350 x 850 x 32056F: 有滤波器350 x 1150 x 32075 |
