ACS800系列变频器，新一代全数字高端交流变频器，替代原ACS600系列采用卓越的直接转矩控制(DTC)技术，它能够在没有光码盘或测速电机的反馈的条件下，控制任何标准鼠笼电机的速度和转矩。

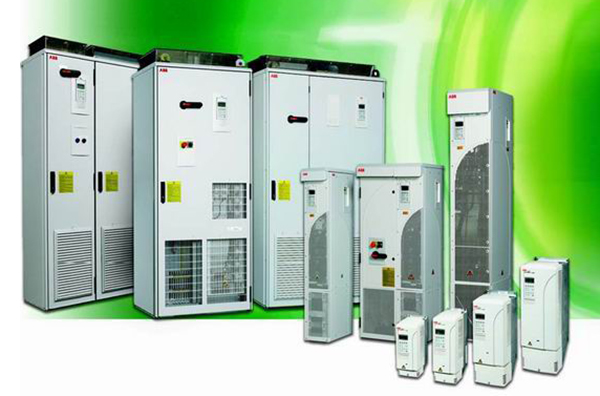

ACS800标准变频器功率范围：0.55 kW 至 2800 kW，电压范围：208 V 至 690 V，系列产品包括：单传动和多传动，单传动包括：ACS800-01壁挂式，ACS800-02落地式，ACS800-04模块，ACS800-07 柜体式和ACS800-17 再生式。
主要技术特点
电源断电时的运行
—ACS800将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800将继续运行。
零速满转矩
—由ACS800带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。而矢量控制变频器只能在接近零速时实现满力矩输出。
起动转矩
—DTC提供的转矩控制使得ACS800能够提供可控且平稳的起动转矩。起动转矩能达到200%的电机额定转矩。
自动起动
—ACS800的自动起动特性超过一般变频器的飞升起动和积分起动的性能。因为ACS800能在几毫秒内测出电机的状态，在0.48s内迅速起动。而矢量控制变频器则需大于是2.2s。
磁通优化
—在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音。得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。
磁通制动
—ACS800能通过提高电机的磁场来提供快的减速。ACS800持续监视电机的状态，在磁通制动时也不停止监视。磁通制动也能用于停止电机和从一个转速变换到另一个转速。而其他品牌的变频器所使用的直流制动是不可能实现此功能的。
速度控制
—ACS800的动态转速误差在开环应用时为0.3%s，在闭环应用时为0.1%s。而矢量控制变频器在开环时大于0.8%s，闭环时为0.3%s。ACS800变频器的静态精度为0.01%。
转矩控制
—动态转矩阶跃响应时间，在开环应用时能达到1~5ms，而矢量控制变频器在闭环时需10~20ms，开环时为100~200ms。
危险速度段设置
—可使电机避免在某一速度或某一速度范围上运行的功能，例如避开机械共振点（带）。ACS800可以设置5个不同的速度点和速度范围，电机通过危险速度范围时按照加速或减速积分曲线加速或减速。
ACS800-01/-02/-04/-07/-17技术参数
主电源连接 | |
三相电源电压: | U2IN = 208…240 V ± 10% |
频率: | 48...63 Hz |
功率因数: | cosϕ1 = 0.98 (基波) |
效率 | |
额定功率时: | ACS800-0x 98% |
电机连接 | |
三相输出电压: | 0...U2IN/U3IN/U5IN//U7IN |
频率控制: | 0...±300 Hz |
弱磁点: | 8...300 Hz |
电机控制软件: | ABB直接转矩控制(DTC) |
转矩控制: | |
转矩阶跃上升时间： | |
开环 | <5ms (在额定转矩下) |
非线性： | |
开环 | ±4% (在额定转矩下) |
速度控制： | |
静态精度： | |
开环 | 10% (电机滑差) |
动态精度： | |
开环 | 0.3…0.4%s (100%转矩阶跃) |
输入/输出口 | |
六组模拟输入 | 信号类型：0～20mA（4～20mA）两组，Rin=100Ω |
四组模拟输出 | 信号类型：0～20mA（4～20mA） |
八路数字输入 | 可编程数字输入：24VDC ，-15%至+20% |
三路可编程继电器输出 | 输出接点容量：8A，24VDC或250VAC 0.4A,120VDC |
保护功能 | ||
电机热保护 | 电机堵转保护 | 欠载保护 |
电机缺相保护 | 接地保护 | 通讯故障保护 |
速度监察 | 电机监察 | 电机转矩监察 |
电机温度监察 | 直流过压/欠压保护 | 整流桥短路 |
电网缺相 | 过流 | 逆变器短路 |
环境限制 | |
环境温度: | |
运输: | -40...+70°C |
储存: | -40...+70°C |
运行: | -15...+50°C, 无结霜 |
(ACS800-17)运行: | 0...+50°C |
相对湿度: | 5 --- 95%, 无结霜 |
冷却方式: | 干净空气 |
海拔: | 0...1000 m不降容 |
