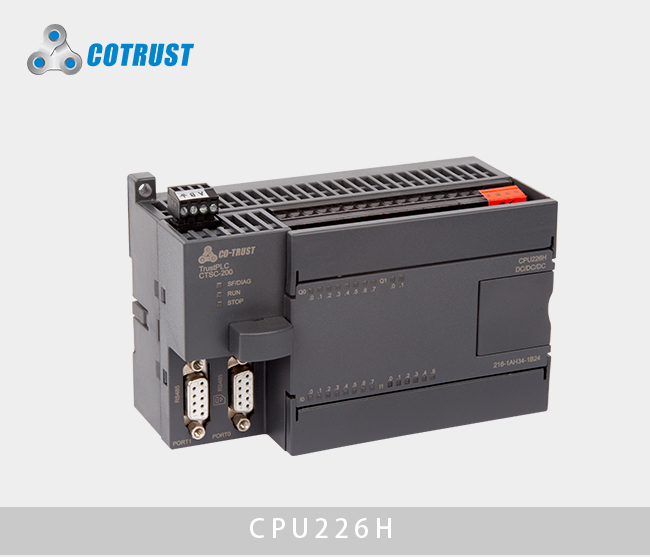

CPU226H运动控制器

CTS7 216-1AH34-1B24（226H）： 4轴运动控制，支持相对/绝对定位和两轴直线圆弧插补功能；1个PPI口/1个可切换口/1个自由口r

CTS7 216-1AH34-2B24（226H-CAN）： 4轴运动控制，支持相对/绝对定位和两轴直线圆弧连续插补功能，支持CAN通信；2个可切换口/1个CAN通信口

订货号：CTS7 216-1AH34-0X24 等

规　格：14 DI/10DO ，6路高速脉冲计数，高达200KHZ，24KB程序空间（可扩展至72KB），10KB数据空间（可扩展至110KB）

订货数据

订货号

规格参数

区别

通用规格

CTS7 216-1AH33-0X24

（停产）

2轴运动控制，支持相对定位功能，无插补；

＊14 DI/10DO

＊24VDC电源，200KHz脉冲输出，6路200KHz脉冲计数（4路A、B相输入）

＊ 1个PPI，2个自由口，24KB程序空间（可扩展至72KB），10KB数据空间（可扩展至110KB），

＊支持外部电池和存储卡。

CTS7 216-1AH33-0B24

（停产）

4轴运动控制，支持相对定位功能，无插补；

CTS7 216-1AH33-1B24

（停产）

4轴运动控制，支持相对定位和两轴直线圆弧插补功能；

CTS7 216-1AH33-2B24（停产）

4轴运动控制，支持相对定位和两轴直线圆弧连续插补功能；

CTS7 216-1AH34-0X24（226H）

2轴运动控制，支持相对定位功能，无插补；1个PPI口/1个可切换口/1个自由口

＊14 DI/10DO

＊24VDC电源，6路高速脉冲计数（4路A、B相输入），都高达200KHZ，

＊ 24KB程序空间（可扩展至72KB），10KB数据空间（可扩展至110KB），

＊支持外部电池和存储卡。

CTS7 216-1AH34-0B24（226H）

4轴运动控制，支持相对定位功能，无插补；1个PPI口/1个可切换口/1个自由口

CTS7 216-1AH34-1B24（226H）

4轴运动控制，支持相对定位和两轴直线圆弧插补功能；1个PPI口/1个可切换口/1个自由口

CTS7 216-1AH34-2B24（226H-CAN）

4轴运动控制，支持相对定位和两轴直线圆弧连续插补功能，支持CAN通信；2个可切换口/1个CAN通信口
